YTP-100S防强腐全塑隔膜压力表

隔膜压力表 3942

防强腐压力表,全塑隔膜压力表,YTP-100S

YTP-100S防强腐全塑隔膜压力表概述

YTP-100S防强腐全塑隔膜压力表技术核心起源来自日本技术,在普通隔膜压力表技术的基础上根据用户需求开发设计的新品种。

YTP-100S防强腐全塑隔膜压力表结构

主要部件隔膜连接体采用PVS聚氯乙烯材料,膜片采用PTFE聚四氟乙烯制造,仪表壳体采用NJ酚醛膜塑料,具有较好的防腐性能,适用于测量氯气,盐酸,硝酸等具有强烈腐蚀作用的气体或液体的压力。

YTP-100S防强腐全塑隔膜压力表主要技术指标

1:精度等级 1.5级

2:测量范围(Mpa)0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊规格请在订货时注明)

3:隔膜材料 PTFE聚四氟乙烯薄板

4:内部填充工作液

(1)硅油

(2)根据客户需求填充

5:工作条件

(1)温度 环境温度 - 20~+55℃

        被测介质温度- 20~+55℃

(2)工作压力

静负荷:用至测量上限值的3/4

交变负荷:用至测量上限值的2/3

短时压力:用至测量上限值

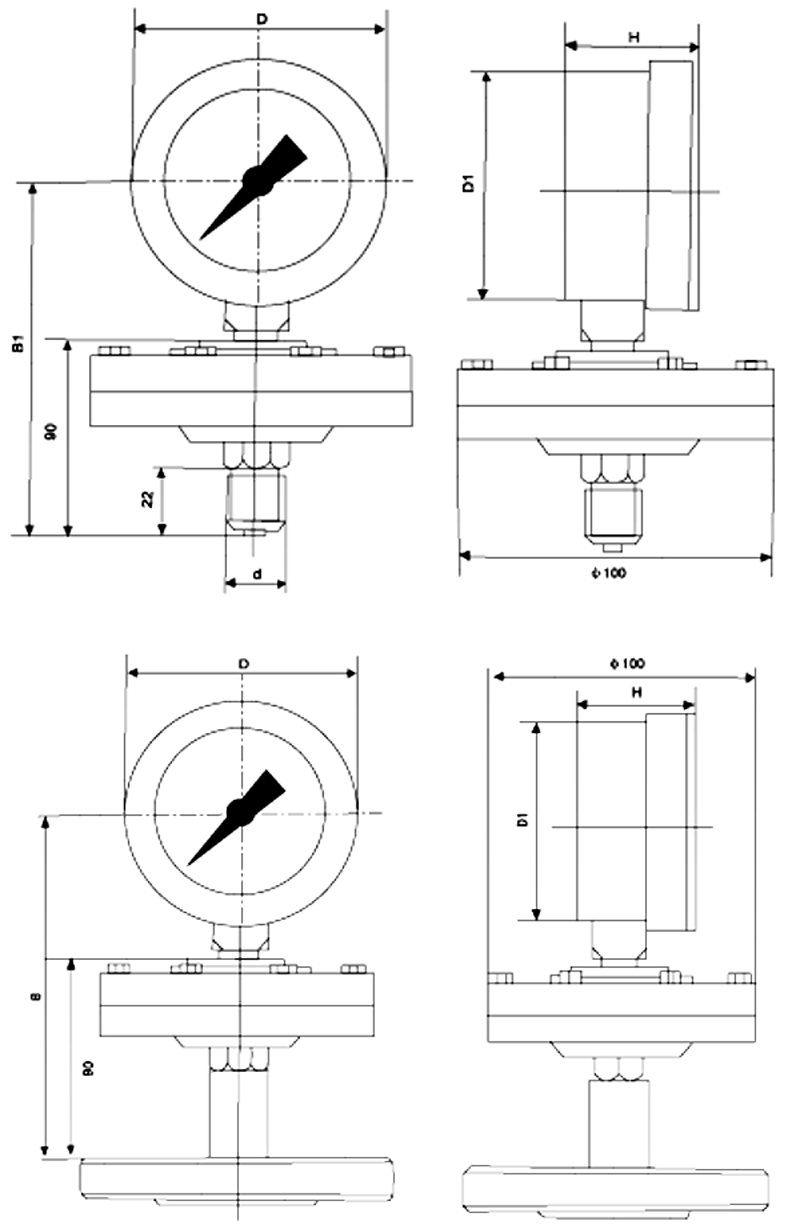

6:连接尺寸

(1)螺纹连接:M20*1.5(G3/8″ G1/2″)

(2)法兰连接

A:机械工业部标准JB81-5 《平焊钢法兰》

B:化学工业部标准《耐酸平焊钢法兰》

C:本公司法兰标准

D:根据用户需求定制

防强腐压力表,全塑隔膜压力表,YTP-100S

7:知识仪表外径(φ75mm) φ100mm)

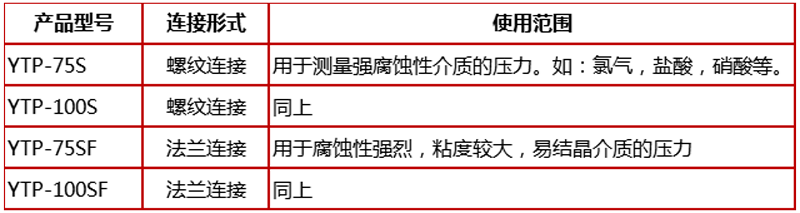

8:型号连接及适用范围

防强腐压力表,全塑隔膜压力表,YTP-100S
