YEJ-121矩形膜盒电接点压力表

膜盒压力表 3501

YEJ-121,矩形膜盒压力表,电接点压力表

YEJ-121型矩形接点膜盒压力表适用于锅炉通风设备中对铜合金不起侵蚀作用的或中性、无爆炸危险的气体的微压和负压进行测量并具有双二位调节(双限发讯)的作用,以实现位式调节或越限报警之用。

YEJ-121型矩形膜盒压力表工作原理

膜盒敏感元件由两块连接在一起的显圆形波浪的膜片组成。

膜盒压力表的工作是测量介质压力作用在膜盒腔内侧,由此所产生的变形可用来间接测量介质的压力,压力值的大小由指针显示。

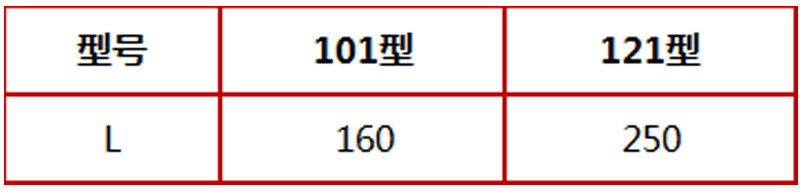

YEJ-121型矩形膜盒压力表尺寸

YEJ-121,矩形膜盒压力表,电接点压力表

YEJ-121,矩形膜盒压力表,电接点压力表

YEJ-121型矩形膜盒压力表主要技术指标

精确度等级:2.5

使用环境条件:-20~+60℃(YEJ-121型为0~50℃),相对湿度不大于85%,且震动和被测介质的急剧脉动应对仪表正常工作无明显影响。

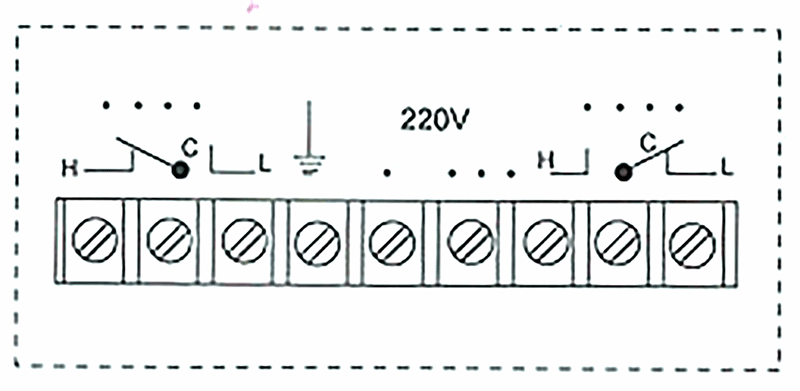

YEJ-121型矩形膜盒压力表接线端子图

YEJ-121,矩形膜盒压力表,电接点压力表

重量:2kg(101型),2.5kg(121型)

电气指标:(YEJ-121型)

设定误差:小于全量程的2.5%

位式输出接点容量:交流无感负载3A 220V

工作电源:AC 220V

消耗电源:小于 5W

压力接口:φ8(配用内径φ6软管)

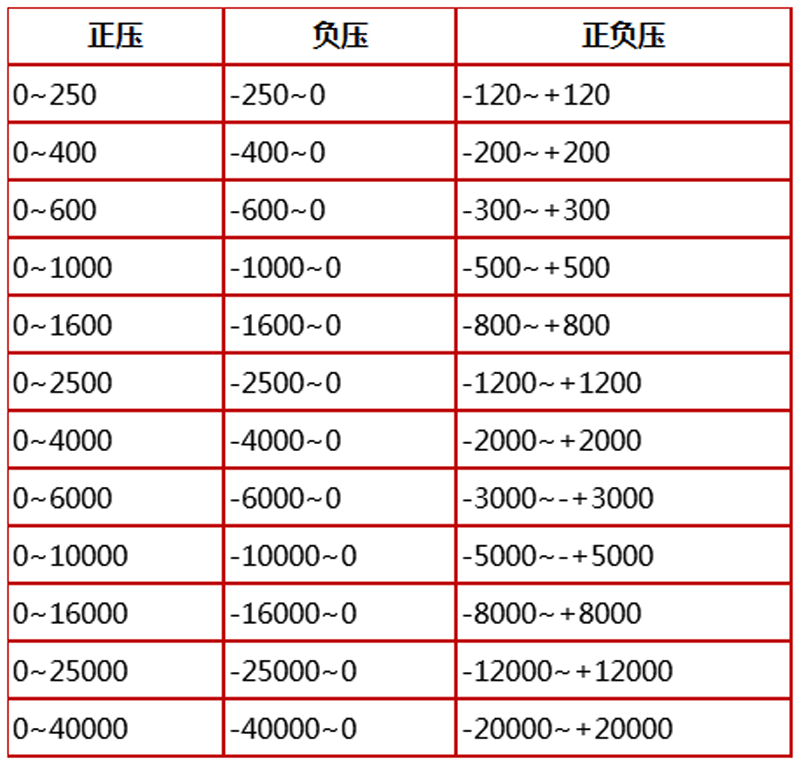

测量范围

YEJ-121,矩形膜盒压力表,电接点压力表
