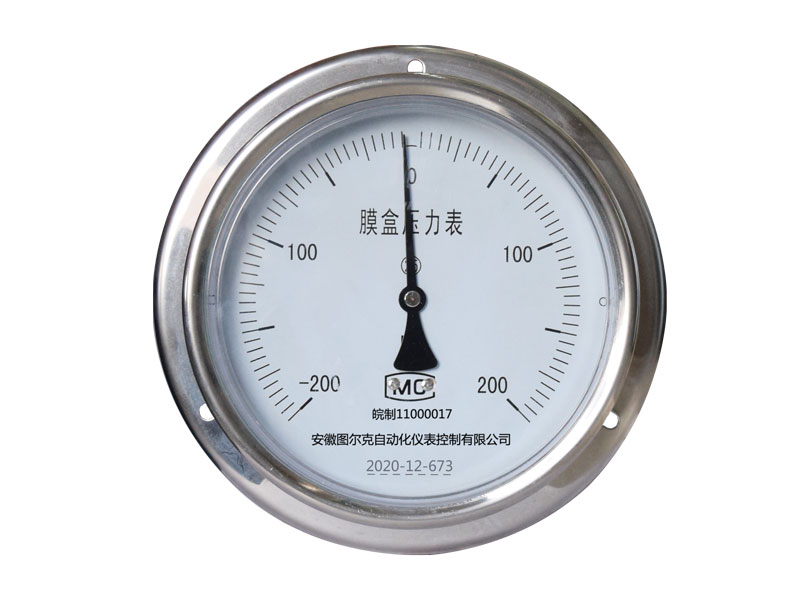

膜盒压力表的检定步骤

技术资料 4082


膜盒压力表在安装使用前,应经国家认可的计量部门对压力表进行检定,并出具检定合格证书,方可安装进行使用。主要检定步骤如下:

1、外观检查

计量检定人员应根据JJG52—2013规程要求进行检定。首先进行外观检查,用目力观测压力表的外形、标志、读数部分、测量上限量值数字、分度值等内容。在观测零位时注意对带有止销和没有止销的要区别对待,看是否符合检定规程中的要求,并在检定记录上记录检查结果。根据被检表量程选取同量程标准表和大于其量程的校验器。根据规程要求,选择标准表的允许误差值应不大于被检压力表允许误差值的1/4。这样才能准确反映出被检表的实际值。

2、标准表的选用

我们在日常检定中选用的标准表是弹簧管式精密压力表和真空表,辅助设备是压力校验仪和真空校验仪。将标准表和被检表安装在校验仪上,被检表若是氧气、乙炔等禁油表,则应安装在与油水分离器连接的禁油接头上,检查和调整校验仪,排除油路中的空气,使各部位作用良好。

3、环境条件

观察温、湿度表,看温度、湿度是否达到规程要求,按照检定规程要求即环境温度(20±5)℃,相对湿度≤85%。否则,应利用空调使其符合要求,恒温放置两小时后,再进行检定。温、湿度实测值应记入原始记录。

4、示值误差检定

膜盒压力表示值检定,按标有数字的分度线依次(升压或降压)进行。检定时从零点开始均匀缓慢地升压,至标准表指针指准相应分度线时,读取被检表示值。然后轻敲被检表外壳,再读数,记录轻敲后示值和轻敲位移(轻敲前后示值之差)。当示值达到测量上限后,关闭被检表供压阀,切断压力源(或真空源),耐压3分钟,然后再依次逐点进行降压检定直至零位。回程误差、轻敲位移均应符合检定规程规定的要求。

若被检表是压力真空表,则对真空部分进行检定,若被检表是特殊压力表,要针对不同情况进行附加检定。但均要执行检定规程要求,并记录相关情况。

5、示值误差的读数

按规程要求,膜盒压力表的示值应按分度值的1/5估读,标准表采用的是对线读数,被检表采用的是估计读数。就两种读数方法的比较,对线读数的准确度高于估计读数的准确度。而标准表指针的末端宽度、刻线间隔及表盘上的反射镜背景等,与被检表相比更有利于准确地进行估计读数,通常可以估读到分度值的1/10。各项检定结果均填入原始记录,并对检定数据进行计算和处理,确保数据准确可靠。

6、检定结果的处理

检定合格的膜盒压力表,从校验仪上拆下,打上计量检定机构的铅封,粘贴计量合格标签,zui后出具计量检定证书。检定不合格的压力表,要对不合格项进行反复的调整、修理和检定,调修后应重新执行以上检定程序;对损坏严重,确实无法修复的,应出具检定结果通知书,并注明不合格项目和内容。
